HIWIN上银 R20-20A1-FSW-510-620-0.018 上银fsi丝杠模型
扫码获取价格库存技术资料
- 品牌: 上银导轨丝杆模组夏婷佳特力
- 分类: 单螺母插管型FSW
- 类型:
- pk码: 0001D3100000001DM046
- 属性: HIWIN上银 R20-20A1-FSW-510-620-0.018 上银fsi丝杠模型，-HIWIN上银 R20-20A1-FSW-510-620-0.018 上银fsi丝杠模型-HIWIN上银 R20-20A1-FSW-510-620-0.018 hiwin滚珠丝杆副 上银2005滚珠丝杆是一种高效、可靠的机械传动装置。它采用滚珠和丝杆的配合，通过滚动摩擦来传递运动和力量。滚珠丝杆的结构紧凑，不仅能够提供平稳的运动，还能够承受较大的负载。它广泛应用于工业机械、船舶、电梯等领域，为各种设备和系统的运行提供了可靠的支持。上银2005滚珠丝杆具有精度高、运动平稳、耐磨损等优点，-HIWIN上银 R20-20A1-FSW-510-620-0.018 上银fsi丝杠模型--HIWIN上银 R20-20A1-FSW-510-620-0.018 上银fsi丝杠模型-
HIWIN上银 R20-20A1-FSW-510-620-0.018 上银fsi丝杠模型 产品参数

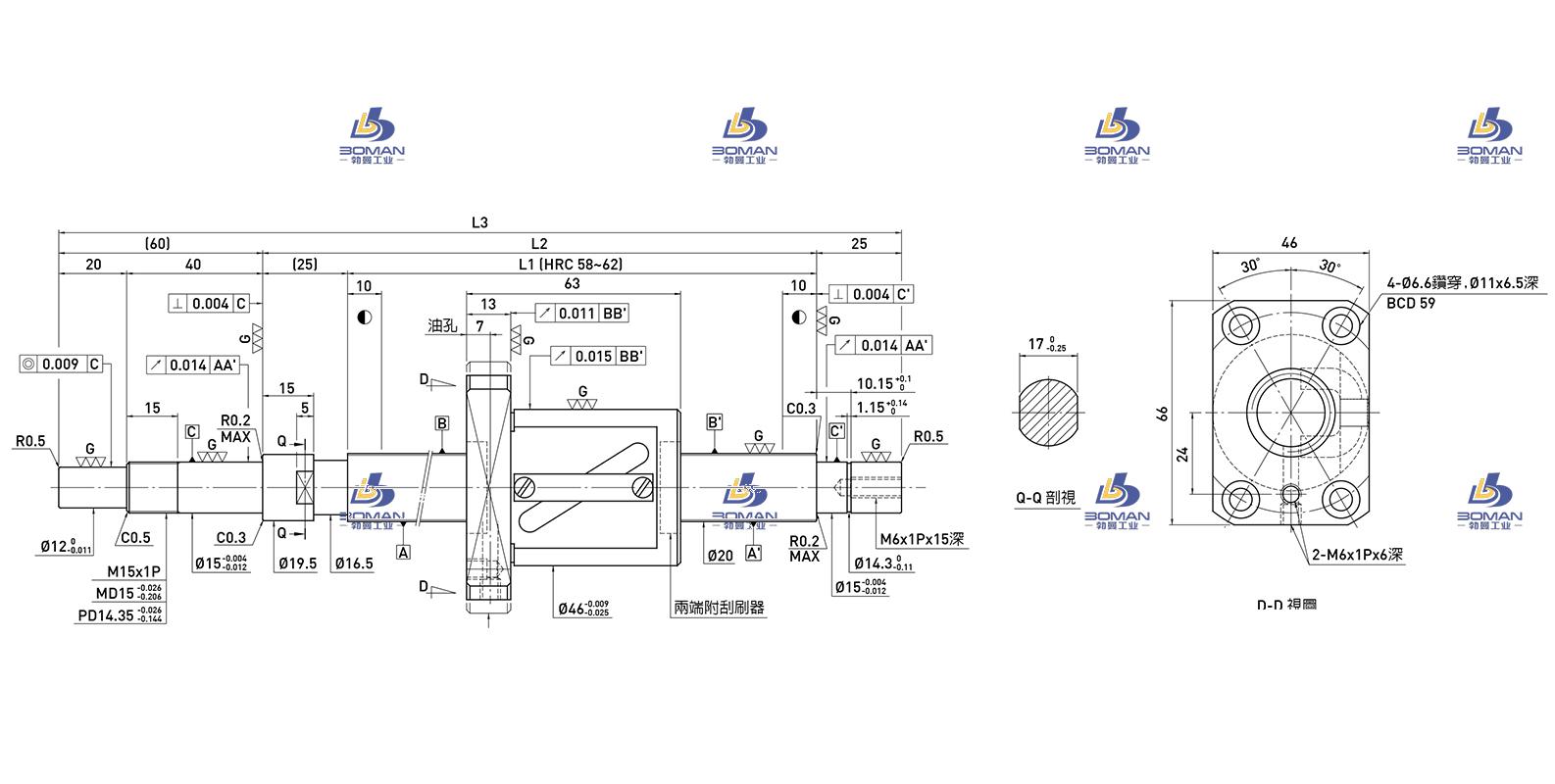

尺寸 单位：mm
| 丝杠轴外径 |
20
|
|
| 导程 |
20
|
|
| 丝杠轴底径 |
16.744
|
|
| 滚珠节圆直径 |
20.8
|
|
| 钢球直径 |
3.969
|
|
| 精度等级 |
5
|
|
| 螺母直径 |
46
|
|
| 法兰直径 |
74
|
|
| 螺母长度 |
63
|
|
| 螺母安装 | PCD |
59
|
| 额定动负载 | CaN |
453-719
|
| 额定静负载 | C0aN |
641-1280
|
| 有效圈数 |
1.5x1
|
|
| 轴向间隙 |
0-0.005 MAX
|
|
| 最大行程 |
400
|
|
| 丝杠全长 |
620
|
|
| 导程精度代表运行距离误差 | ep |
|
| 导程精度变动 | vu |
|
| 轴心跳动 |
|
|
| 单位重量 | kg |
|
HIWIN上银 R20-20A1-FSW-510-620-0.018 上银fsi丝杠模型此型号部分数据来源于PMI RDIC8010-6 pmi丝杆导轨守护者
